近期會展廣東佛山激光會展解析：全自動中板螺柱激光焊接系統

此次激光展會即將展出產品全自動中板螺柱激光焊接系統，小編先行帶大家了解一番：

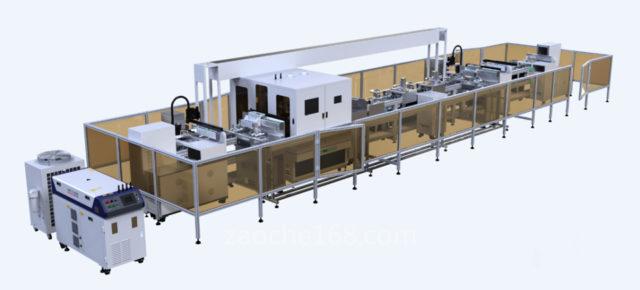

圖片來自（百度圖庫）

該焊接系統為全自動化焊接流水線，通過十一個工站的作業，將螺柱和彈片焊接在中板上。螺柱采用振動盤直接上料，彈片上料采用四軸機械手與CCD輔助，配合料盤自動上料。產品上料放置在夾具之上，夾具由上模和下模組成，上下模合模之后進行焊接，分模之后在線體上分別進行回轉。焊接采用雙工位、雙振鏡頭進行焊接，可同時焊接兩個夾具上的工件，并且每個夾具上的工件可同時焊接兩個面。該焊接系統自動化程度高，僅需一位技術員放置Tray盤。

系統特點

系統具有極高的自動化程度，整個系統僅需一人定期更換滿料Tray盤

螺柱A和螺柱B采用振動盤全自動供螺柱

中板上下料采用四軸機械手，CCD輔助上料，速度快、精度高

Tray盤回流通過升降機構流轉，預留設備維護空間

采用雙工位雙振鏡焊接，可以焊接四個面；夾具翻轉采用DD馬達變位機進行翻轉

不良檢測采用機械式探針檢測，效果穩定

系統組成

線體由夾具運輸線體、螺柱上料工位、彈片上料工位、中板上料工位、合模工位、檢測工位、焊接工位、開模工位、成品下料工位、夾具下模回流線體以及夾具上模回流線體等組成。

自動激光焊接機適用于不銹鋼、鈦、鋅、鋼、鋁、鉻、銅、鈮、金銀及其合金等金屬材料。 如手機通信、電子元器件、眼鏡鐘表、珠寶技術、五金產品、精密設備、工具、汽車配件等行業更多信息關注廣東佛山激光展會，一起來先睹為快吧！
